Mitatek Elektronik tarafından tamamen özgün bir şekilde tasarlanan ve üretilen AFM1100 cihazı, seri portlu PLC CPU modülü özelliklerine ek olarak dijital ve analog girişleri ve dijital çıkışları sayesinde otomasyon uygulamalarında kullanılmaktadır.

PLC özellikleri FBD (functional block diagram) temelinde fonksiyon tanımlamaları olarak gerçeklenmiştir. Bu fonksiyonlar ayar yazılımımız üzerinden cihaza gönderilmektedir.

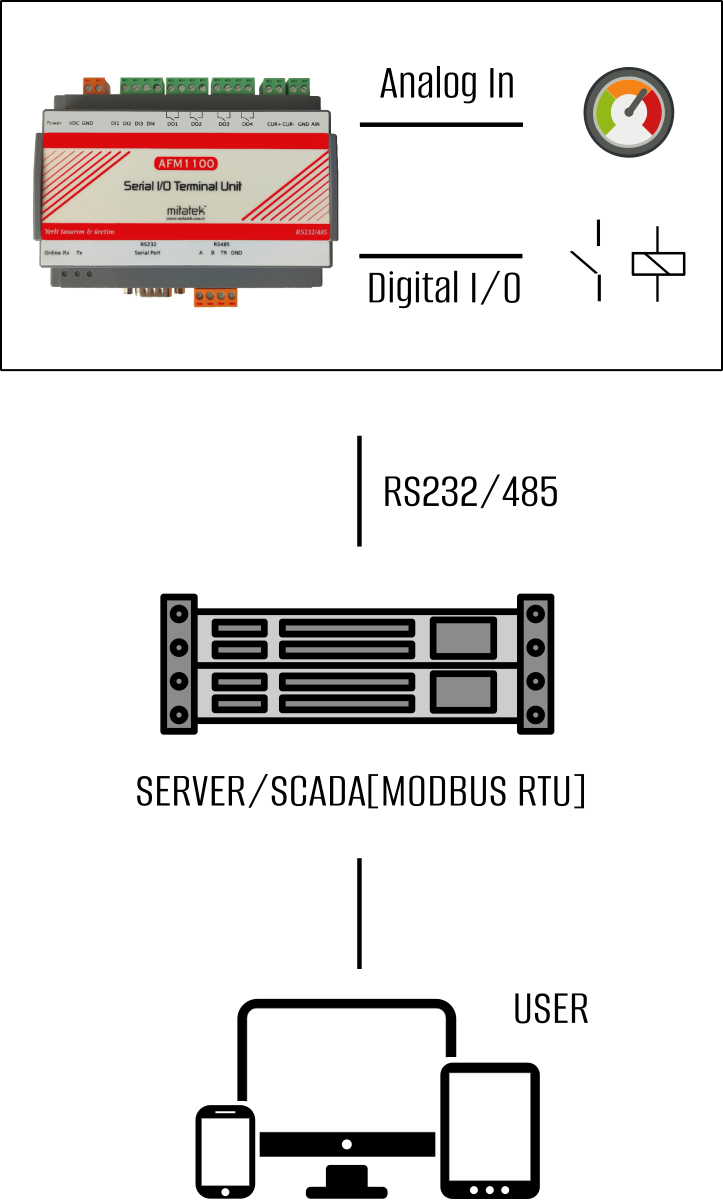

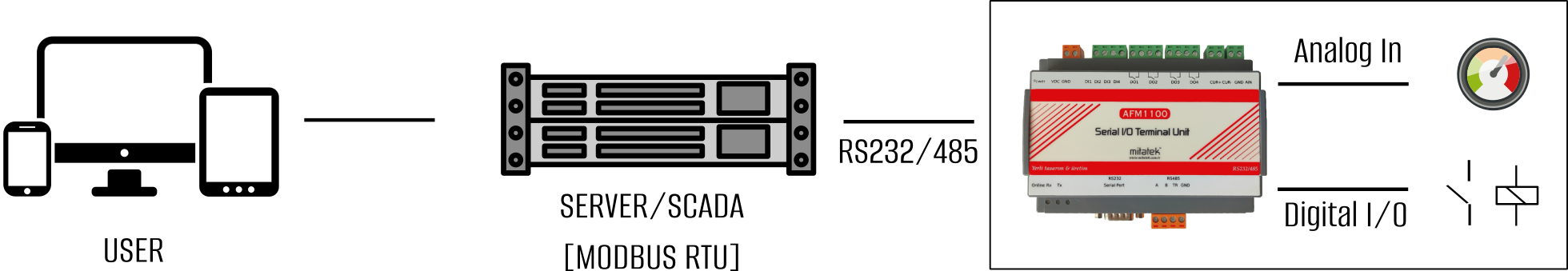

Giriş çıkışlar ModbusRTU protokolü ile seri port üzerinden kontrol edilebilir dolayısı ile yazılım ortamlarına(SCADA,vs) tam uyumlu olarak çalışabilir.

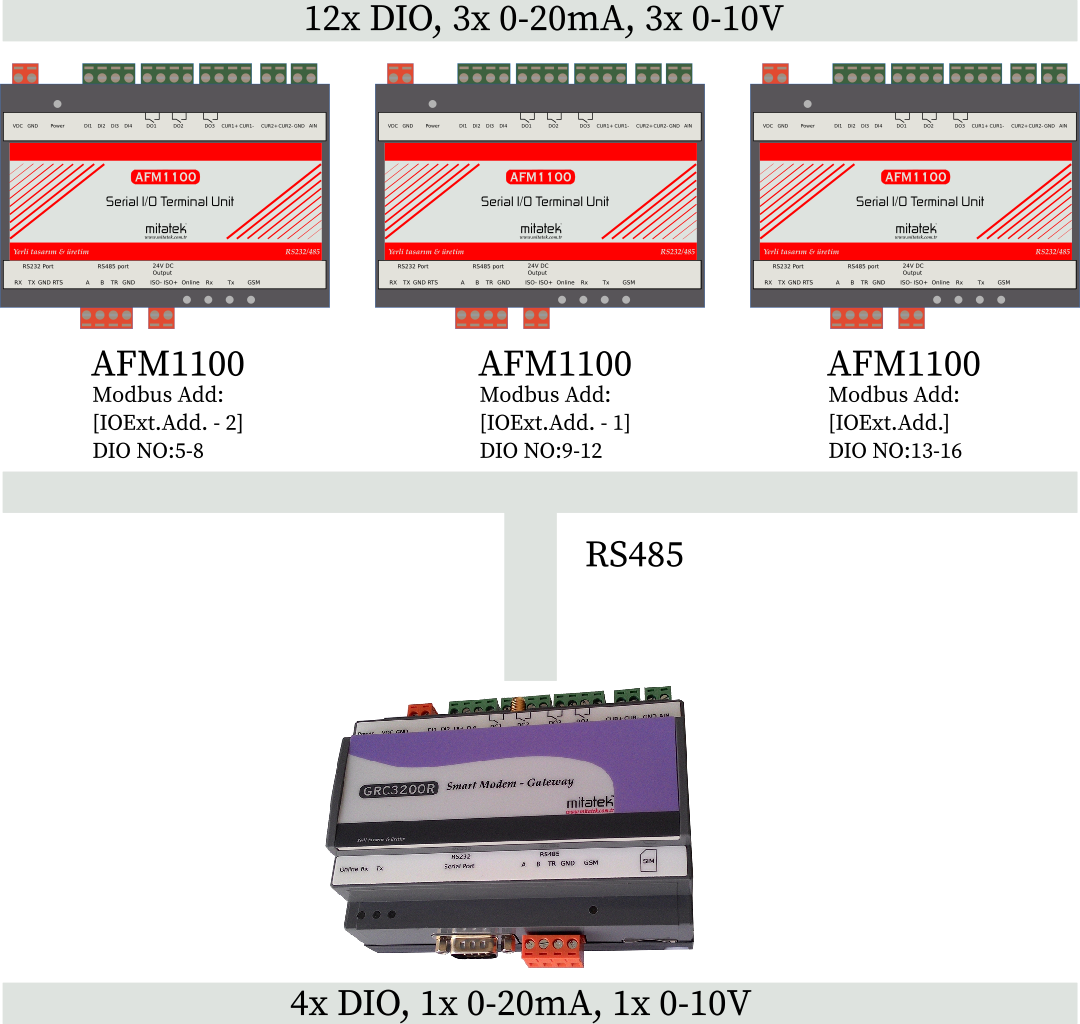

Ayrıca, GRC32x ile birlikte çalıştırılarak SMS giriş çıkış durumlarının SMS ile izlenmesi ve kontrol edilmesi de sağlanabilmektedir

RS485 veriyoluna maksimum olarak 256 adet cihaz bağlanabilmesi uygulamaların önemli ölçüde bütünleşik yapılmasına olanak sağlamaktadır.

• PLC (Programmable Logic Control) fonksiyonları:

AND

OR

XOR

XNOR

NAND

NOR

TIMER

COMPARE

SCALE

SET

• RS232 / RS485 bağlantısı
• RS485 hattına maksimum 256 adet cihaz bağlanabilir.
• Modbus-RTU Protokolü ile iletişim
• Dört adet optik izolasyonlu digital girişler
• Giriş sayaçı (1-0 geçişi sayılmaktadır)
• Dört adet 400mA sürebilen digital çıkış (kuru kontak)
• Analog Sensörler için bir 4-20mA akım ve bir 0-10V gerilim girişi
• Girişlerin değişimi SMS olarak atılabilir
• Atılacak SMS içerikleri ayarlanabilir(GRC32x cihazı ile çalıştığında SMS atabilir)
• 5-28V DC besleme
• Beş adet led ile durum izleme
• DIN ray ve duvara monte edilebilen yapı
• 126,1mmx90,6mmx56,6mm (genişlik,uzunluk,yükseklik)
• Çalışma sıcaklığı : -40 - + 85°C

AFM1100 ile yapılabilecek örnek uygulamalar:

• Giriş/çıkış kontrolü
• Proses kontrol(PLC fonksiyonları)
• GSM üzerinden   izleme ve kontrol
• SMS ile izleme ve kontrol
• Alarm durumları takibi
• Isı-Nem İzleme
• Frekans sayma
• Analog sensör izleme

Aşağıdaki dökmanları indirmek için tıklayınız:

•     AFM1100 Datasheet

Aşağıdaki dökmanları indirmek için ekrana gelecek formu doldurunuz.

•     AFM1100 Kullanım klavuzu
