GRC3300 2G/LTE RTU(DNP3)

Endüstriyel uygulamalarda, sensörlerden alınan ölçüm bilgilerini ve giriş çıkışların durumlarını uzak bağlantı ile merkezi SCADA sistemine aktarmak amaçlı RTU cihazları ve bu RTU cihazlarını haberleştiren uzak bağlantı haberleşme cihazı kullanılmaktadır. Bu cihazlarda, ilgili bilgilerin, haberleşme olmadığı durumlarda muhafazası da gerekmektedir, bu fonksiyona sahip cihazlar da datalogger olarak isimlendirilmektedir.


GRC3300, otomasyon/telemetri/IoT(nesnelerin interneti) uygulamalarında kullanılan, GSM data bağlantı, datalogger ve PLC özelliklerini tek bir cihazda birleştiren bir uzak terminal ünitesidir(Remote terminal unit - RTU).


Standart RTU özelliklerinden olan digital, analog giriş çıkış ve lokal iletişim özellikleri yanında, uzak iletişim için GPRS/LTE bağlantı özellikleri ve FBD(functional block diagram) temeline dayanan PLC özelliklerini gerçeklemektedir.


DNP3 protokolü gerçeklenerek hassas giriş çıkış ölçümlerinin kayıt edilebilmesi (Class 1,2,3) sağlanmaktadır. Toplamda olay kayıt adeti 16684'tür. DNP3 protokolünden kaynaklı olarak istenen durumlarda sorgu gönderilmeden de alarm gönderilebilmektedir.


Kayıt değerlerinin cihazda saklanma süreleri, normal sıcaklık şartlarında, >200 sene mertebesindedir.


Diğer protokollerden farklı olarak DNP3 protokolünün en önemli avantajı gerçek zamanlı işlem yapılabilmesidir. Bu gerçek zamanlı işlemde en düşük analog kayıt aralığı(hassasiyeti) 20ms'dir, dijital giriş hassasiyeti ise 1 ms'dir.


GRC3300'ün DNP3 protokolünü gerçeklemesi ile gerçek zamanda işlem yapılabilmesine ek olarak, bu işlemlerin temel alındığı gerçek zaman hassasiyeti ise, ±1 ppm olarak tasarlanmıştır. Bu sayede kısa ve orta vadede zaman düzeltmesi ihtiyacı ortaya çıkmamaktadır.


Zamanla ilgili olarak bir başka önemli özellik de gerçek zamanı tutma süresidir. Eğer, cihaz hiçbir şekilde beslenmemişse, dahili pili sayesinde zamanı 10 sene boyunca kaybetmemektedir.


Cihazın gerçek zaman senkronizasyonu, GSM operatörlerinden ve belirlenen bir zaman sunucusundan yapılabilmektedir.


Otomasyon/telemetri/IoT(nesnelerin interneti) sistemlerinde bir önemli ihtiyaç da akülü kullanımda akünün uzun dönemde bitmemesidir. Bu durumlarda, özellikle GSM üzerinden data aktarımı büyük güç harcanmasına sebep olmaktadır. Böyle uygulamalara yönelik olarak cihaza uyku özelliği eklenmiştir. Farklı parametrelerle ayağa kalkması sağlanarak iletişimin gerçeklenmesi sağlanmış olup, bu sayede akünün bitmesinin önüne geçilecek kullanım alternatifleri eklenmiştir.


Analog girişlerin ölçüm hassasiyetleri farklı istek ve koşullara göre uyum sağlamak amacı ile 12/14/16 bit opsiyonlu olarak gerçeklenmektedir.


Bazı uygulamalarda,  giriş çıkışların değerlerine göre bazı işlemler yapılmak istenebilir. Bu durumlarda PLC cihazına gerek kalmadan cihazın PLC özellikleri açılarak ve basit arayüzlerden gerekli ayarlamalar yapılarak FBD (functional block diagram) temelinde çalışan işlemler de gerçekleştirilebilir.


Standart seri portu(RS232/RS485) da bulunan cihazımız, bu porttan bağlanmış olan Modbus RTU protokolü ile çalışan diğer cihazların, uzaktan (2G/LTE üzerinden) DNP3 protokolü ile okunması sağlamaktadır. Bu şekilde aynı zamanda bir protokol dönüştürücüsü (DNP3-Modbus protocol converter) olarak da fonksiyon üstlenmektedir. Bu fonksiyon ülkemizde ilk defa Mitatek Elektronik Tasarım tarafından bir ürüne entegre edilmiştir.


Seri portuna bağlanacak olan AFM1x00 cihazımızla birlikte,genişleme modunda, çoklu I/O ihtiyaçları da karşılanabilmektedir. Tek adet GRC3300 cihazının üzerinden, uzak bağlantı kontrolü yapılabilecek I/O özellikleri, maksimum olarak 16 adet dijital çıkış, 12 adet dijital giriş, 8 adet 0-20mA giriş ve 4 adet 0-10V giriştir.


AFM1x00 cihazımız, modbus RTU protokolü ile çalıştığından, DNP3-Modbus protocol converter özelliği kullanılarak,I/O genişleme modu haricinde, çok daha fazla I/O okuması yapılabilmektedir. Maksimum olarak 216 dijital I/O ve 100 adet analog I/O modbus RTU cihazı olarak seri portuna bağlanabilir.


Aynı anda, GSM data iletişimi, RTU , PLC ve protocol converter işlevlerini gerçeklemesi sayesinde, GRC3300 cihazımız, her zaman olduğu gibi ilk olması amacı ile, all-in-one bakış açısıyla tasarlanmış, tamamen özgün bir şekilde planlanmış, düşünülmüş, gerçeklenmiş (cihazlarımızın hiç birinde harici/hazır kod kullanımı bulunmamaktadır) ve ülkemizin teknik altyapısının gelişmesi adına hizmete sunulmuştur. Bu anlamda, ortaya çıkan GRC3300 ürünümüz gurur vesilesi olmuştur.








  • GSM data servisleri(GPRS/LTE) üzerinden iletişim
  • DNP3 protokolü
  • Uzaktan yazılım güncelleme
  • Uyku modu
  • 18684 adet olay kayıt hafızası (DNP3 Class 1,2,3 events)
  • 10 yıl tutma süreli gerçek zaman saati
  • ±1 ppm zaman hassasiyeti
  • GSM ya da zaman sunucusundan zaman alabilme
  • PLC(Programmable Logic Control) Fonksiyonları
  • Seri portunda bağlı Modbus RTU cihazlarını uzaktan DNP3 ile okuyabilme (DNP3 Modbus Gateway-Protocol converter). Türkiye'de ilk.
  • 12/14/16 bit analog ölçüm hassasiyeti
  • Çift TCP/UDP bağlantısı
  • Uzaktan (GSM data servisi üzerinden) izleme ve ayarlama
  • İki adet 0-20mA akım girişi
  • Bir adet 0-10V gerilim girişi
  • Dört adet optik izolasyon dijital giriş
  • Üç adet NO dijital çıkış (400mA)
  • Maksimum 16 Dijital giriş, 12 dijital çıkış, 8 adet 0-20mA ve 4 adet 0-10V giriş (Seri portuna bağlanan 3 adet AFM1x00 ürünü ile )
  • 10.3Mbps(LTE Cat-1) down-link hızı
  • 21.1Mbps (HSPDA+) down-link hızı
  • RS232/RS485 seri port
  • RS485 Half duplex çalışma
  • RS485 yön seçimi
  • Uzaktan GSM sinyal seviyesi okuma
  • DC 6.5-30V besleme
  • Analog sensörler için izolasyonlu 24V DC çıkış
  • DIN raya monte edilebilir
  • 126,1mmx90,6mmx56,6mm (genişlik,uzunluk,yükseklik)
  • Çalışma sıcaklığı : -40 - + 85°C



Bazı GRC3300 Uygulama örnekleri:


  • Uzak giriş çıkış okuma (Telemetri/otomasyon amaçlı SCADA bağlantısı)
  • Seri cihaz sunucusu (gateway modu)
  • Elektrik sistemleri sekans izleme (sequence of events)
  • PLC I/O kontrolü (FBD)
  • Ölçüm Logu alma
  • Protokol dönüşümü (DNP3 -Modbus RTU gateway)

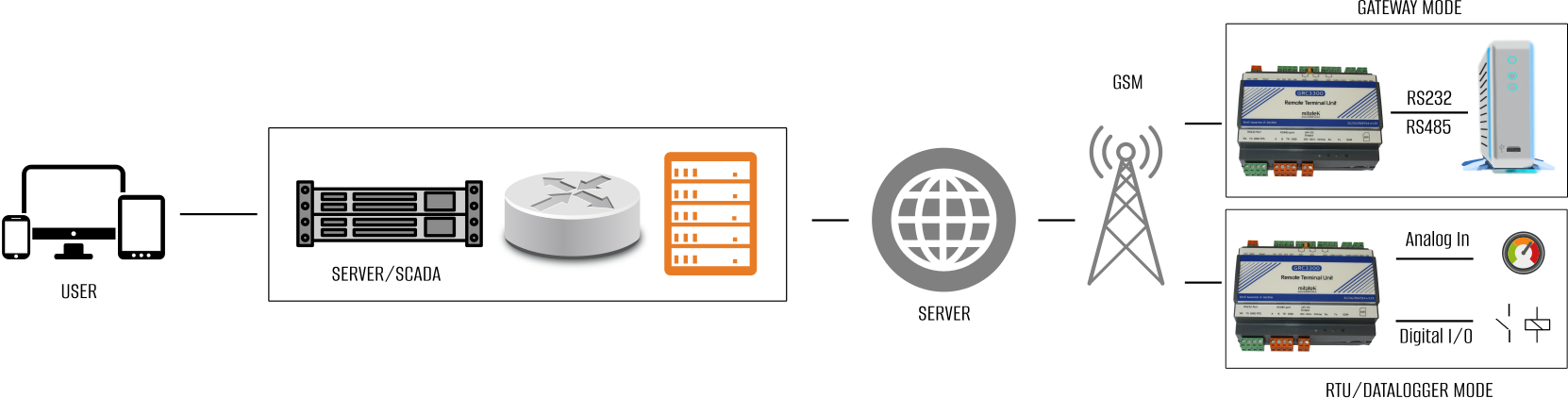

GRC3300 Uygulama

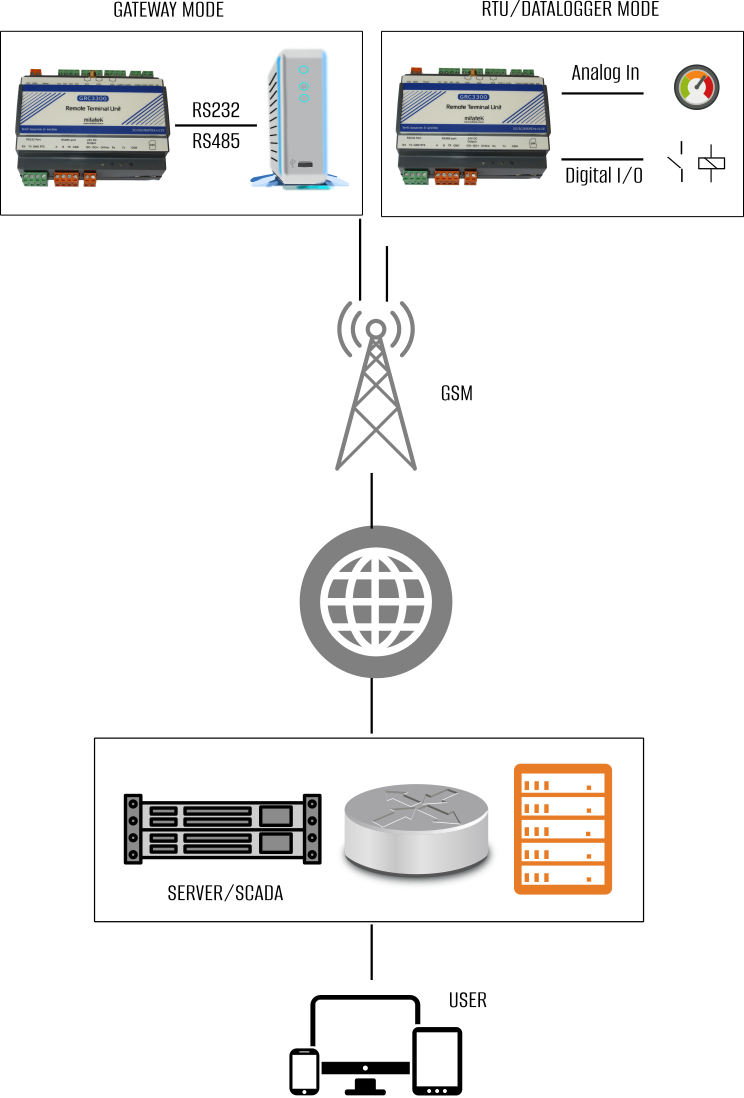

GRC3300 Uygulama
