AFM1200, otomasyon / telemetri / IoT(nesnelerin interneti) uygulamalarında kullanılan,  PLC özelliklerine sahip bir uzak terminal ünitesidir(RTU).


Standart RTU özelliklerinden olan digital, analog giriş çıkış yanında, FBD(functional block diagram) temeline dayanan PLC özelliklerini gerçeklemektedir.


Datalogger özelliği DNP3 protokolü ile gerçeklenerek hassas giriş çıkış ölçümlerinin kayıt edilebilmesi (Event log Class 1,2,3) sağlanmaktadır. Toplamda olay kayıt adeti 16684'tür. DNP3 protokolünden kaynaklı olarak istenen durumlarda sorgu gönderilmeden de alarm gönderilebilmektedir.


Kayıt değerlerinin cihazda saklanma süreleri, normal sıcaklık şartlarında, >200 sene mertebesindedir.



Diğer protokollerden farklı olarak DNP3 protokolünün en önemli avantajı gerçek zamanlı işlem yapılabilmesidir. Bu gerçek zamanlı işlemde en düşük analog kayıt aralığı(hassasiyeti) 20ms'dir, digital giriş hassasiyeti ise 1 ms'dir.


AFM1200'ün DNP3 protokolünü gerçeklemesi ile gerçek zamanda işlem yapılabilmesine ek olarak, bu işlemlerin temel alındığı gerçek zaman hassasiyeti ise, endüstiryel cihazlarda görülebilecek en üst değer olan  ±1 ppm olarak tasarlanmıştır. Bu sayede kısa ve orta vadede zaman düzeltmesi ihtiyacı ortaya çıkmamaktadır.


Zamanla ilgili olarak bir başka önemli özellik de gerçek zamanı tutma süresidir. Eğer, cihaz hiçbir şekilde beslenmemişse, dahili pili sayesinde zamanı 10 sene boyunca kaybetmemektedir.


Otomasyon/telemetri/IoT(nesnelerin interneti) sistemlerinde bir önemli ihtiyaç da akülü kullanımda akünün uzun dönemde bitmemesidir. Böyle uygulamalara yönelik olarak cihaza uyku özelliği eklenmiştir. Farklı parametrelerle ayağa kalkması sağlanarak iletişimin gerçeklenmesi sağlanmış olup, bu sayede akünün bitmesinin önüne geçilecek kullanım alternatifleri eklenmiştir.


Analog girişlerin ölçüm hassasiyetleri farklı istek ve koşullara göre uyum sağlamak amacı ile 12/14/16 bit opsiyonlu olarak gerçeklenmektedir.


Bazı uygulamalarda,  giriş çıkışların değerlerine göre bazı işlemler yapılmak istenebilir. Bu durumlarda PLC cihazına gerek kalmadan cihazın PLC özellikleri açılarak ve basit arayüzlerden gerekli ayarlamalar yapılarak FBD (functional block diagram) temelinde çalışan işlemler de gerçekleştirilebilir.









  • DNP3 protokolü
  • Seri porttan yazılım güncelleme
  • Uyku modu
  • 18684 adet olay kayıt hafızası (DNP3 Class 1,2,3 events)
  • 10 yıl tutma süreli gerçek zaman saati
  • ±1 ppm zaman hassasiyeti
  • PLC(Programmable Logic Control) Fonksiyonları
  • 12/14/16 bit analog ölçüm hassasiyeti
  • İki adet 0-20mA akım girişi
  • Bir adet 0-10V gerilim girişi
  • Dört adet optik izolasyon digital giriş
  • Üç adet NO çıkış (400mA)
  • Maksimum 16 Digital giriş, 12 digital çıkış, 8 adet 0-20mA ve 4 adet 0-10V giriş (GRC3300 ile)
  • RS232/RS485 seri port
  • RS485 Half duplex çalışma
  • RS485 yön seçimi
  • DC 6.5-30V besleme
  • Analog sensorler için izolasyonlu 24V DC çıkış
  • DIN raya monte edilebilir
  • 126,1mmx90,6mmx56,6mm (genişlik,uzunluk,yükseklik)
  • Çalışma sıcaklığı : -40 - + 85°C

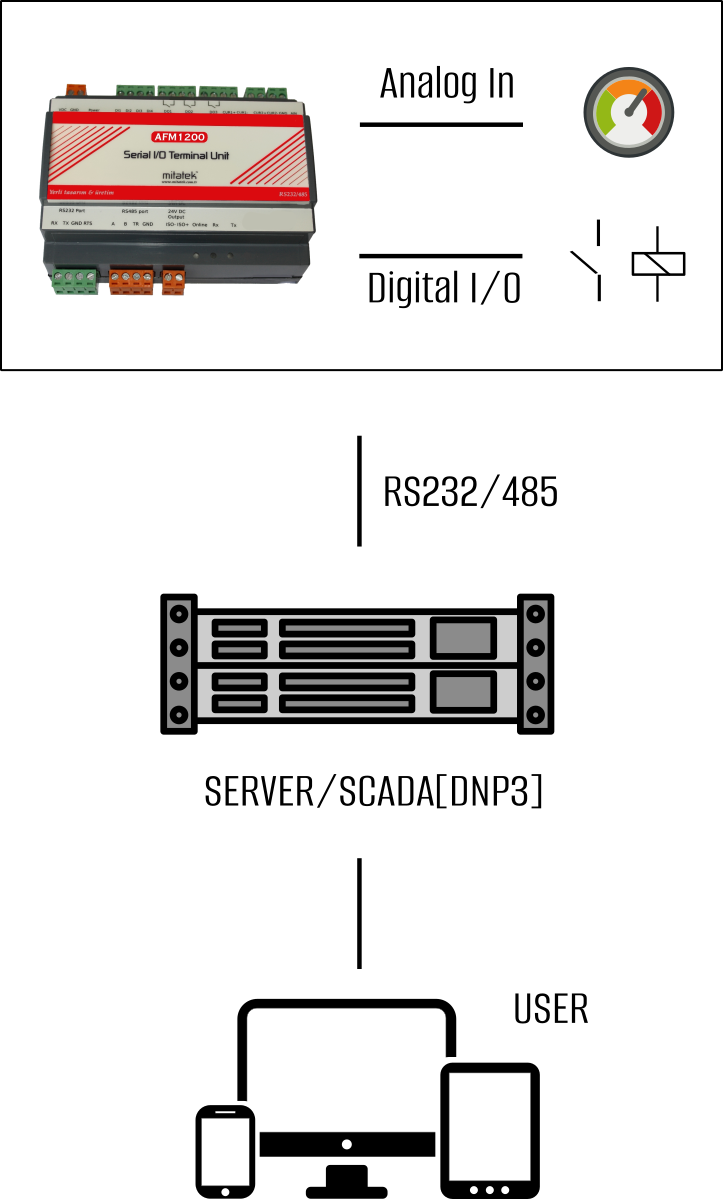

AFM1200 Uygulama
AFM1200 Uygulama

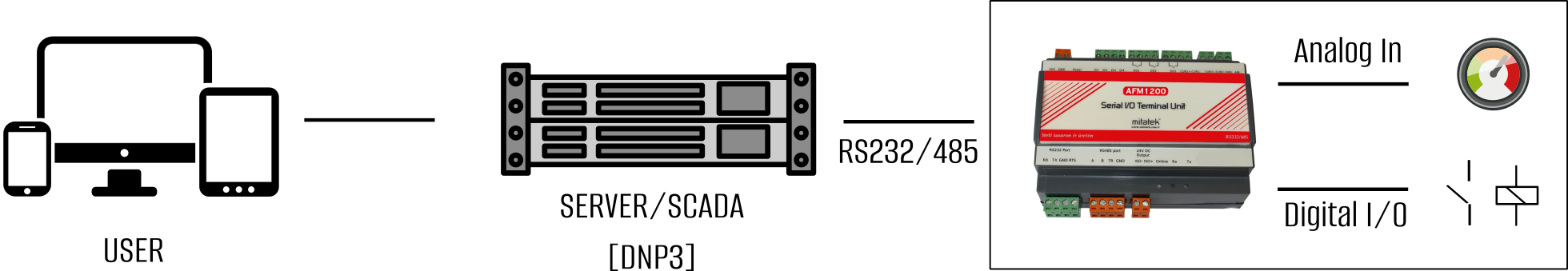

Bazı AFM1200 Uygulama örnekleri:


  • Uzak giriş çıkış okuma (Telemetri/otomasyon amaçlı SCADA bağlantısı , GRC3300 ile)
  • Elektrik sistemleri sekans izleme (sequence of events)
  • PLC I/O kontrolü (FBD)
  • Ölçüm Logu alma
