ERC555

SERİ CİHAZ SUNUCUSU
ETHERNET DEVICE SERVER
TEK RS232/RS485 PORTLU

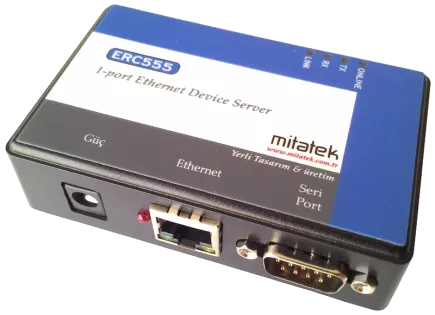

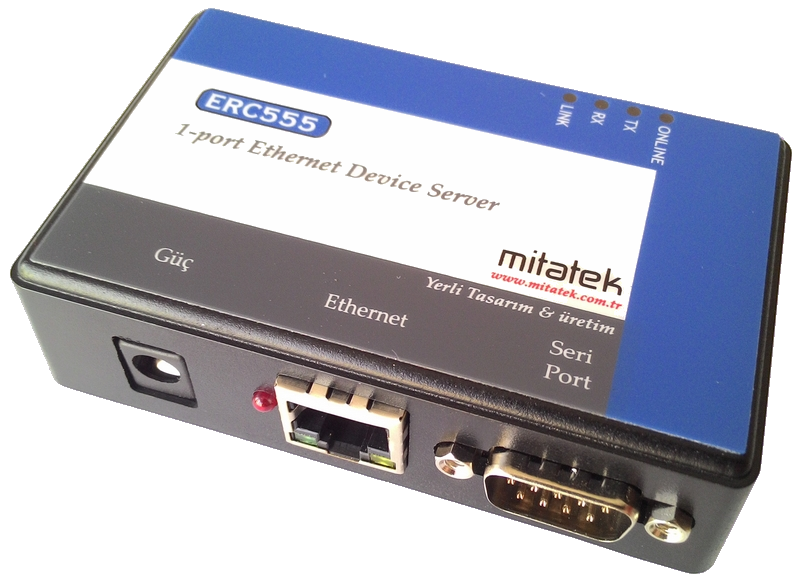

ERC555 seri cihaz sunucusu

Otomasyon, telemetri, IoT uygulamalarında, RS232 ya da RS485 portu bulunan cihazların uzaktan okunması gerekmektedir. Seri portun mesafe kısıtlaması dolayısı ile, otomasyon uygulamalarında zorluklar, problemler ortaya çıkmaktadır. Bu mesafe kısıtlamasını ortadan kaldırmak için, ethernet ağı üzerinden cihazların okuması bir alternatif olarak  istenebilir.



Bu şekilde bir uygulama yapılmak istendiğinde, seri portlu cihazın ethernet üzerinden haberleşmesi gerekecektir. Bunu yapabilmek için bir seri çeviriciye, seriden ethernete dönüşüme ihtiyaç vardır.


Bu kapsamda, ERC555 Ethernet seri çevirici, bir seri cihaz sunucusu (device server), serial converter olarak adlandırılır. Herhangi bir portu (ister RS485 ister RS232) bilgisayar ağına (network) bağlayıp, ağ üzerinden izlemeye ve kontrol etmeye imkan verir.Bu sayede cihazın yanında bir PC bulundurmak gereği ortadan kalkar. ERC555'i kullanarak iletişim mesafesi sorunu çözülür. RS232 ya da RS485 iletişim sınırlı olurken, günümüz ethernet yapısı ile internet üzerinden de takip ve izleme yapmak mümkün olmaktadır. Endüstride mevcut olan enerji analizörü, kesintisiz güç kaynağı, sayaç, kompresör,vs gibi cihazlar mesafe sınırsız olarak okunur hale gelir.


Ağ bağlantısı, TCP/IP protokolü ile gerçeklenir, hem client hem de server olarak ayarlanabilir. Ayrıca, bir IP adresi yerine, isim de verilerek cihaza erişilebilir (NetBIOS özelliği).


Ethernet bağlantısı olmadığında, uygulamanın doğası gereği, veriler kaybolacaktır. Bu durum, kritik sonuçlar doğuracak ise, cihazımızın buffer bellek özelliği kullanılabilir(opsiyonel olarak verilir). ERC555in RS232, RS485  portuna gelen veriler, bir bağlantı yok ise, hafızada depolanır ve bu hafıza elektrik kesildiğinde silinmez. Herhangi bir TCP bağlantısı tekrar kurulunca veriler ilgili uygulamaya iletilir.

  • Client/Server TCP/IP modu
  • 10/100BaseT Ethernet
  • RS232/RS485 portu bellek opsiyonu [128kB-512kB] (Gelen veriler kaydedilir, elektrik kesilse de gitmez).
  • Dinamik IP(DHCP)
  • Hostname ile erişim (NetBIOS)
  • RS232 ya da RS485 bağlantısı
  • 300bps-115200bps ayarlı seri port Baudrate
  • 7-8 Databit, Tek,çift parite, Donanım akış denetimi
  • Ücretsiz ViCom Sanal Port yazılımı
  • Web arayüzünden ayar değiştirebilme
  • DC 5V besleme (5-30V DC güç opsiyonu)
  • Çalışma sıcaklığı : -40 - + 85°C
  • TCP/IP, DHCP, UDP, ARP, ICMP, DNS, NetBIOS ve SNMP protokolleri
  • 90mmx57mmx26mm (GxUxY)
  • DIN Raya monte edilebilir (opsiyon)

Protokoller


  • TCP/IP (Transmission Control Protocol-Internet Protocol)
  • UDP (User Datagram Protocol)
  • DHCP (Dynamic Host Configuration Protocol)
  • HTTP (Hypertext Transfer Protocol)
  • ICMP (Internet Control Message Protocol)
  • ARP (Address Resolution Protocol)
  • NetBIOS (Network Basic Input/Output System)
  • DNS (Domain Name System)

Ürün Opsiyonları


ERC555_BxxPAD-YYY :


xx Buffer Opsiyonu : [00: Buffersız  12 :128k, 25: 256k  38: 384k  51:512k]


YYY RS232-RS485 opsiyonu : [-232 :RS232 ,  -485: RS485]


P: 5-30V Güç opsiyonu , A : Adaptör,  D: Din Ray montaj

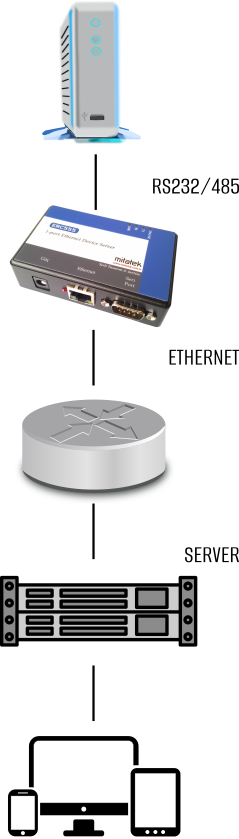

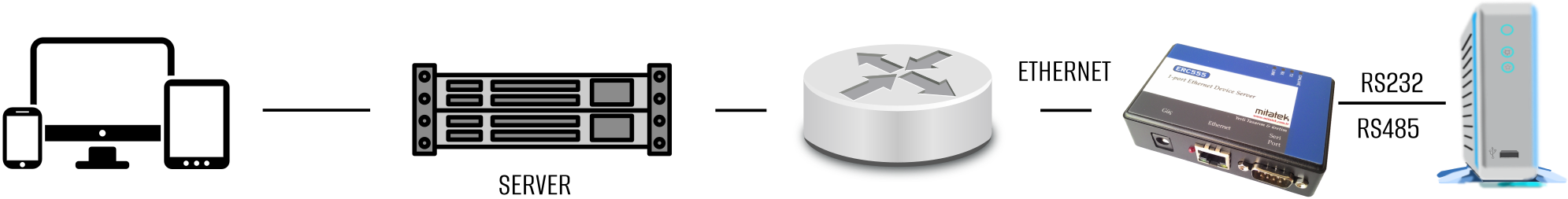

ERC555 Uygulama
ERC555 Uygulama

ERC555 ile yapılabilecek örnek uygulamalar:


  • Enerji Analizörü izleme
  • Uzaktan Sayaç Okuma AMR(Automatic Meter Reading)
  • PLC yazılım güncelleme
  • PBX Santral konuşma bilgileri yedekleme
  • Kesintisiz güç kaynağı izleme
  • Kompresör takibi
  • Isı-Nem İzleme
